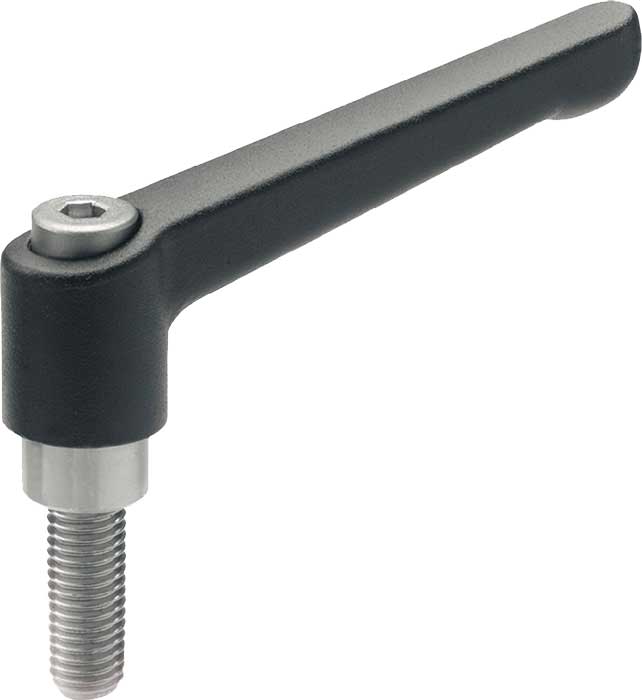

Klemmhebel verstellbar mit Aussengewinde GN 300.1
Ab
9,40 CHF*

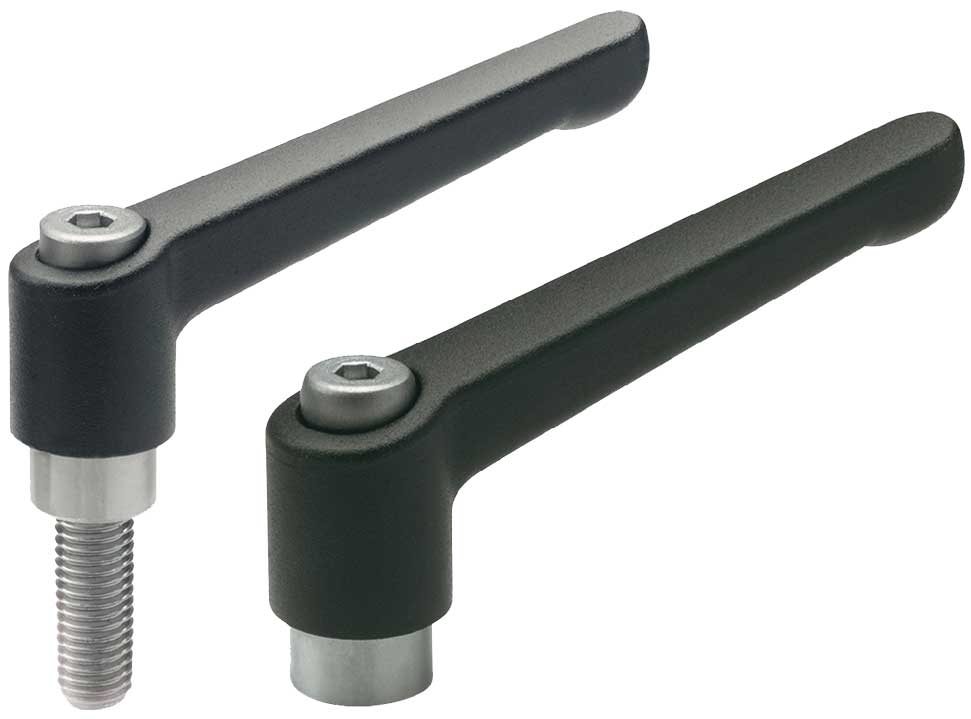

Verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden. Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden, beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Griffkörper aus Zink-Druckguss
Gewindebuchse und Halteschraube aus Edelstahl nichtrostend, 1.4305
Art.-Nr.
Gewinde
d3 (mm)
d4 (mm)
h1 (mm)
h2 (mm)
h3 (mm)
h4 (mm)
l1 (mm)
l2 (mm)
40-GN300A-M6-16
M6
10
13
24.5
4
34
3.5
45
16
40-GN300A-M6-32
M6
10
13
24.5
4
34
3.5
45
32
40-GN300A-M8-16
M8
13.5
17.5
31
6.5
45
4
63
16
40-GN300A-M8-50
M8
13.5
17.5
31
6.5
45
4
63
50
40-GN300A-M10-32
M10
16
21
36
8
54
4
78
32
40-GN300A-M10-63
M10
16
21
36
8
54
4
78
63
40-GN300A-M12-40
M12
19
24
43
11
64
4
92
40
40-GN300A-M16-32
M16
23
30
50.5
12
75
5
108
32

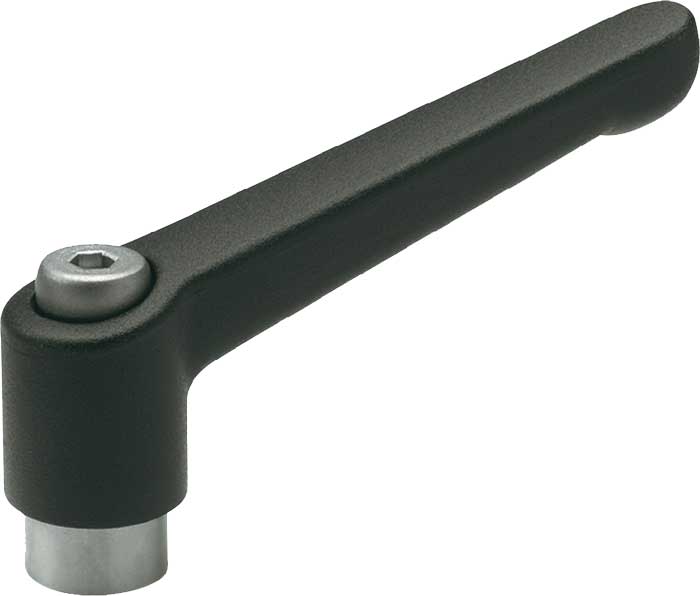

Klemmhebel verstellbar mit Innengewinde GN 300.1
Ab
9,00 CHF*
Verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden. Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden, beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Griffkörper aus Zink-Druckguss
Gewindebuchse und Halteschraube aus Edelstahl nichtrostend, 1.4305
Art.-Nr.
Gewinde
d3 (mm)
d4 (mm)
h1 (mm)
h2 (mm)
h3 (mm)
h4 (mm)
l1 (mm)
t min. (mm)
40-GN300I-M6-8
M6
10
13
24.5
4
34
3.5
45
8
40-GN300I-M6-11
M6
13.5
17.5
31
6.5
45
4
63
11
40-GN300I-M10
M10
16
21
36
8
54
4
78
14
40-GN300I-M12
M12
19
24
43
11
64
4
92
17
